블록 시스템 개요
- 블록이란 상수관망을 구조화하여 단일 유입점을 두어 유량의 행방을 단일화할 수 있는 상수관망 구조입니다.
- 블록으로 상수관망을 구성하면 해당블록의 유출입구를 차단하였을 경우 다른 블록에 영향을 주거나 받지 않습니다.
- 상수관망 블록화는 상수관망관리 및 분석, 예측의 필수적인 기본 구조로 환경부 훈령으로 추진하는 사업입니다.

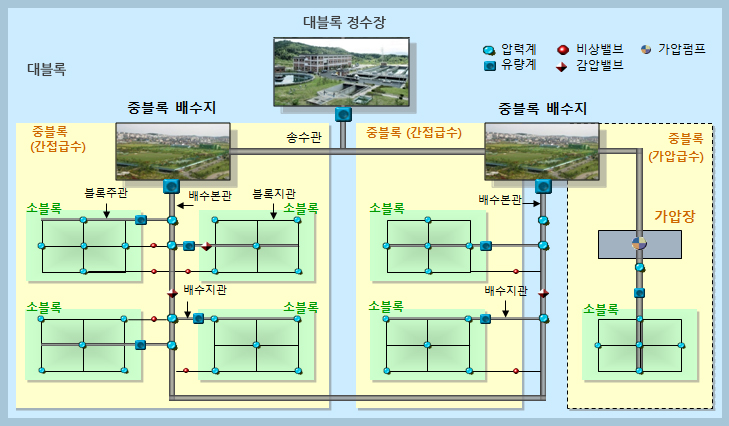

관망 블록화의 개념
블록 분할의 기준
- 대블록 분할은 배수계통 조건에 따라 인구 2만여명 기준으로 대블록 상호간 250mm 이상의 연락점 2~3개소를 설치합니다.
- 중블록은 급수인구 2천여명 수준의 소구역 5~10개를 Grouping 하며 구역계량을 위한 압력계와 유량계가 설치되는 블록입니다.
- 소블록은 주입점을 기준으로 표고 25~30m 이내의 지역으로 낭비계량을 위한 압력계와 유량계가 설치되는 블록입니다.
| 대블록 | · 광역상수도, 지방상수도의 공급체계 · 도로 폭 25m 이상 · 하천 및 복개천, 철도 등 경계 |
· 배수지별, 행정구역별로 분할 · 급수전 관내 동수압 약 2.0kgf/cm2 이상 유지 · 관내 동수압 유지될 수 있는 지반고 감안 |
|---|---|---|
| 중블록 | · 가압장 및 배수지 급수구역체계 · 도로 폭 8m 이상 · 철도, 하천, 복개천, 하수본관, 행정구역 경계 · 급수전수 1,500～5,000전 정도 · 소블록 5~10 개로 Grouping |
· 관내 정체수 방지를 위해 관말 지점에 급수관 분기 · 균등급수를 위해 최대 표고차 25～30m 이내 |
| 소블록 | · 도로 폭 8m이하 · 철도, 하천, 복개천, 하수본관, 행정구역, 학교 · 공공시설과 공원, 공단, 대단위 아파트단지 · 급수전수 500～1,500전 정도 |
· 행정구역 경계 · 균등급수를 위해 최대 표고차 25～30m 이내 |

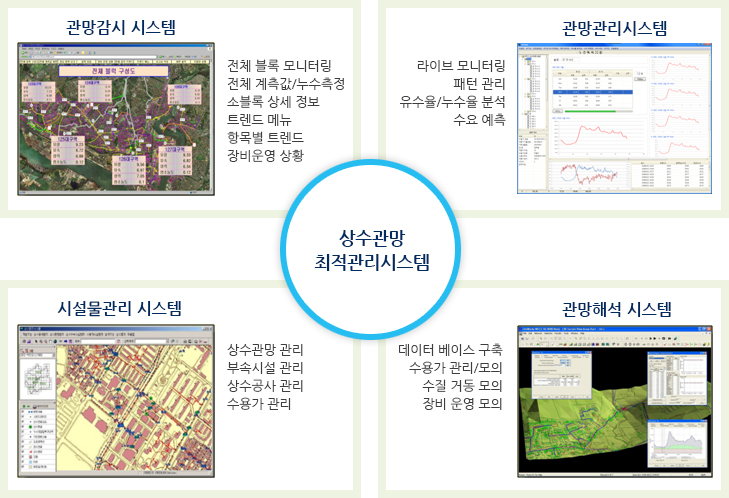

상수관망 최적관리시스템
